A CPTM está executando uma grande intervenção na Linha 12-Safira. A implantação do cruzamento em “X” nas proximidades da estação Brás permitirá melhorias importantes na operação.
O site foi conhecer in locoos trabalhos de alteração das vias para instalação do novo aparelho de mudança. Confira em imagens o avanço das obras e seus benefícios.
Justificativa
A implantação de um novo aparelho de mudança de via na região da estação Brás teve como principal justificativa a melhoria no fluxo dos trens da Linha 12-Safira. Com o aumento na demanda, percebeu-se que o atual plano de vias era um gargalo para a operação.
O gargalo consiste na distância existente entre os travessões, que são áreas onde os trens mudam de via. A atual disposição pode gerar um maior tempo de espera para os trens que precisem usar a plataforma 7.
No horário de pico os trens usam as duas plataformas. Em uma situação como a da imagem abaixo temos o seguinte cenário: um trem estacionado na plataforma 6 pronto para partir e outra composição chegando com destino a plataforma 7.
Podem ser tomadas duas ações. A primeira é inserir o trem com destino a estação Brás na plataforma 7. O trem que está na plataforma 6 com destino a Calmon Viana só poderá partir com segurança após cruzar o último aparelho de manobra.
Numa segunda hipótese o trem com destino a Calmon Viana pode partir primeiro, mas isso iria reter o trem com destino a Brás de seguir para a plataforma 7. Isso só poderia ocorrer caso o último travessão fosse livre.
Uma ideia mais simples poderia ser a de usar apenas a plataforma 6 da estação, minimizando as manobras. Este teste chegou a ser executado em anos anteriores. Mas, com o aumento da demanda, é importante que as duas vias sejam utilizadas, preservando o conforto, regularidade e segurança dos passageiros.
Preparação
A adoção do AMV em X permitirá uma redução considerável do bloqueio imposto pelas manobras dos trens. Dessa forma os trens podem se aproximar mais da estação, reduzindo de forma considerável o tempo para manobras na estação Brás.
Com a nova disposição do AMV em X os trens poderão realizar cruzamentos de forma praticamente simultânea. Assim que o último carro livrar a zona de travessia o próximo trem poderá adentrar na área de manobra.
Apesar do conceito ser bem trabalhado, a proposta vai muito além do campo das ideias. A CPTM precisou realizar diversos estudos técnicos para avaliar a posição dos equipamentos em campo.
Aspectos relativos à geometria da via, levantamentos topográficos, modelagem em softwares especiais permitiram a validação do projeto. A etapa mais desafiadora seria montar todo o conjunto.
Montagem
O processo de montagem necessitou de diversas etapas até sua concretização. O processo ainda está em andamento e deverá ser finalizado no final de fevereiro.
Antes mesmo das atividades se iniciarem foi realizada a pré-montagem do conjunto antes de sua instalação na via permanente.
Assim que houve a interdição do trecho entre Tatuapé e Brás uma série de ações foram tomadas. A rede elétrica foi desligada e os trabalhos de “demolição” de via foram iniciados.

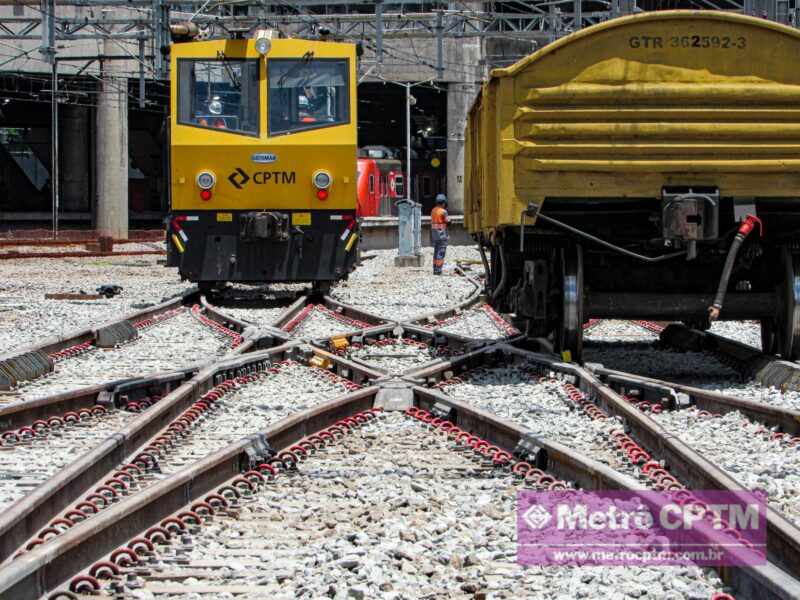

A via na região de instalação do novo AVM foi totalmente removida e refeita do zero. O novo AMV em X foi desmontado e remontado em partes, facilitando sua instalação.
Na etapa atual os técnicos já realizam as soldagens dos trilhos. Algumas delas foram realizadas pelo método de caldeamento (solda elétrica), outra pelo método aluminotérmico (fusão de aço).
Atualmente o equipamento está instalado na via e conectado com os demais trilhos. Isso significa que a operação ainda não poderá ser retomada. Apesar de visualmente as obras estarem finalizadas, outros trabalhos precisam ser realizados a fim de se liberar o trecho para os testes operacionais.
Em relação a própria via permanente, deverá ser realizado o ajuste geométrico do trecho novo e adequações nas curvas antigas, de forma a permitir o acesso dos trens de forma suave e segura.
A equipe de eletrificação deverá atuar em duas frentes. A primeira será no ajuste da rede aérea, permitindo a realocação dos fios para suas novas posições, de forma a fornecer energia para os trens nas novas áreas de manobra. Outra equipe será responsável por ligar os trilhos aos cabos de tração da subestação, permitindo a transmissão da chamada corrente de retorno.
Uma terceira equipe, focada na sinalização, fará os ajustes nas máquinas de chave, bondes de impedância, circuitos de via e demais equipamentos de sinalização. Novos cabos serão instalados, permitindo assim o controle de todos os itens deste sistema.
Por fim, a etapa de testes operacionais deverá validar o equipamento. Equipes de manutenção, operação e CCO deverão realizar as movimentações, manobras para atestar o funcionamento adequado dos equipamentos e eventuais ajustes.
Benefícios
Dentre as melhorias esperadas após a implantação dos novos aparelhos de manobra são a maior fluidez da operação e a possibilidade de intervalos mais compatíveis com a alta demanda.
A comunicação visual e a padronização da operação poderão ser adotadas, de forma que as viagens nos horários de pico, que ocorrem em loops, possam ser mais previsíveis.
Outros ganhos ainda podem ser mensurados no futuro. Redução no tempo de viagem, redução de intervalo e novos sistema de controle como o ATO, que está em fase de implantação na Linha 12-Safira, abrem a possibilidade de melhorias significativas na qualidade da operação do trecho entre Brás e Calmon Viana.
