A ViaMobilidade, operadora das linhas 8-Diamante e 9-Esmeralda, está utilizando uma técnica curiosa para a manutenção de suas vias. A pintura de trilhos com tinta branca é uma das soluções encontradas para a resolução dos problemas de flambagem.
A ação pode parecer irracional aos olhos leigos. Mostraremos de forma detalhada como de fato essa pintura pode gerar bons resultados.
Do que é feito o trilho
O primeiro passo é entender do que é feito um trilho. As barras metálicas não são simplesmente lingotes de ferro qualquer. Elas são formadas por aço carbono.
O aço carbono dos trilhos padrão SS (Standard Strength / Resistência Padrão) é composto por ferro e a adição de materiais como manganês, carbono e silício. A soma desses elementos confere maior resistência.
Mais do que isso, a composição do aço dos trilhos ameniza o efeito de dilatação térmica. Vamos explicar o que é este efeito.
Dilatação térmica
A dilatação térmica é um efeito físico que ocorre quando os materiais passam por uma mudança de temperatura. Quanto maior a temperatura, maior será a agitação das moléculas e seu efeito prático será a expansão dos materiais.
Os metais em especial sofrem consideravelmente com os efeitos da dilatação térmica. Em pequenos objetos é praticamente imperceptível, mas quanto maiores as dimensões, mais visível torna-se esse efeito.
Os trilhos ferroviários são o melhor exemplo de elemento que sofre com a dilatação térmica. Por estarem instalados ao longo de dezenas de quilômetros, a variação de temperatura pode aumentar consideravelmente a extensão das barras metálicas.
A dilatação térmica do aço é de 1,1 x 10-5/°C. Para exemplificar, pensemos em uma barra de 1.000 metros de trilhos. Quando a temperatura aumenta em 1°C o trilho tem uma dilatação de 1,1 centímetro.
A flambagem
A dilatação de 1,1 centímetro com a variação de 1°C de temperatura parece ser até cômica observando a dimensão da barra de aço como um todo. Mas não se engane. Esse efeito é exponencial, seja com o comprimento total dos trilhos ou com as temperaturas.
O grande problema da expansão acentuada dos trilhos é o aumento da compressão que a dilatação exerce nas barras metálicas. Os trilhos são soldados uns aos outros e unidos por juntas mecânicas em alguns pontos.
Quando as forças lineares no trilho excedem determinado limite ocorre o efeito de flambagem. Para aliviar as forças internas o trilho se deforma, modificando completamente a geometria de via.
Com a geometria (formato da via) alterado os trens são obrigados a trafegar com velocidade reduzida ou até mesmo não trafegar sob risco de descarrilamento.
Nos períodos de calor a variação térmica nos trilhos pode chegar a até 20°C. Utilizemos como exemplo o trecho entre Lapa e Barra Funda com 3,2 km de extensão.
Se um trilho com 3.200 metros for submetido a uma variação de temperatura superior à 20°C a dilatação térmica fará com que ele se prolongue em 70 centímetros.
Pintura: Uma solução diferenciada
Diante dos efeitos complexos da dilatação a ViaMobilidade optou por uma solução de fácil implantação: A pintura dos trilhos.

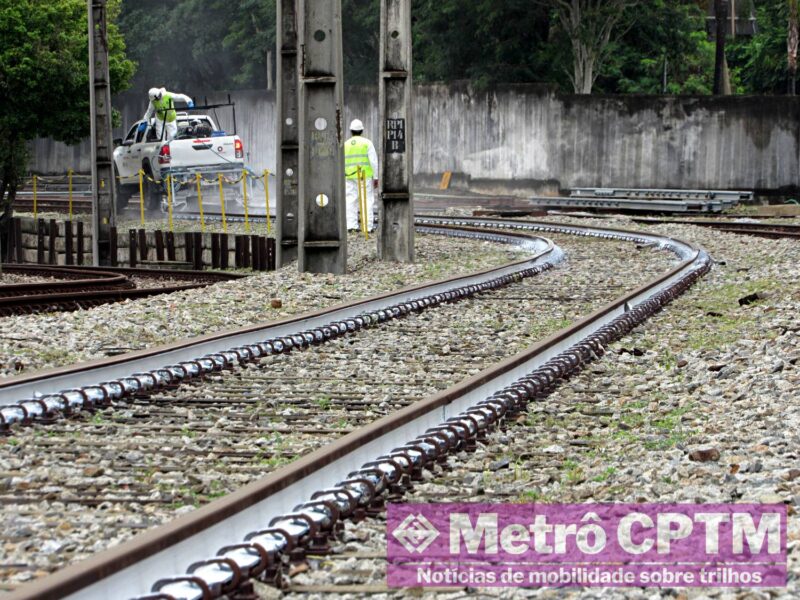

Antes de tudo é preciso explicar como esse processo ocorre. A pintura dos trilhos é feita através de um caminhão rodoferroviário adaptado com um compressor e quatro sprays que jateiam a tinta na lateral dos trilhos.
O mecanismo que permite a pintura foi totalmente elaborado pelas equipes da ViaMobilidade. A concessionária até tentou encontrar empresas que prestassem o serviço, sem sucesso, o que obrigou o desenvolvimento de uma solução interna.
A pintura ocorre com o veículo em movimento. A velocidade de aplicação é de 5km/h e geralmente são utilizadas duas demãos de tinta, uma na ida e outra na volta do veiculo.
São pintados as áreas correspondentes a alma e o patim do trilho. Estas são as partes central e inferior do trilho. O boleto, parte superior, não é pintado para evitar problemas de aderência do veículo durante o processo de pintura.
Reflexão da Luz
O efeito físico que proporciona o alívio da temperatura é a reflexão da luz. Em objetos escuros toda a luz é absorvida, aumentando a temperatura e o efeito de expansão térmica.
Quando os trilhos são pintados de branco parte considerável da luz é refletida, minimizando a absorção da energia luminosa e da temperatura dos trilhos.
Em medições realizadas pelas equipes da ViaMobilidade foi constatado que a diferença de temperatura entre trilhos pintados e não pintados pode chegar a até 7°C.
Metas e conclusão
A meta da ViaMobilidade é realizar a pintura de 8 quilômetros de trilhos até fevereiro. A maioria dos trechos está localizado na Linha 8-Diamante, local que possui mais curvas, foco principal das pinturas.
A tinta utilizada é a base de água, ou seja, não possui nenhum efeito nocivo ao meio ambiente, eliminando as preocupações com contaminações.
Até agora, nenhum local que foi pintado com a nova técnica sofreu qualquer tipo de efeito de flambagem. A diminuição da temperatura é uma das principais soluções para evitar a expansão descontrolada durante o período do verão.
O novo procedimento deverá ainda passar por um veredito final. Será feito um acompanhamento da solução durante todo o verão para atestar a eficácia plena do método.
Caso se mostre realmente eficaz, a técnica de baixo custo operacional deverá minimizar as falhas de via que geralmente causam lentidão e impactam diretamente na viagem dos passageiros.
